耐腐蝕化工泵 廣泛用于化工、制藥、新能源、光伏、半導體、環保等行業，不同行業所使用的泵其功能，參數都不一樣。今天（Transcend）東莞創升化工磁力泵廠家就給大家分享幾個常見參數和概念解析。

一、耐腐蝕化工泵的凈揚程

凈揚程是泵吸入液面和排出液面間的水位差：Hj=hd-hc

二、耐腐蝕化工泵的裝置揚程

裝置揚程=凈揚程+進出水流道的水力損失：Hz=Hj+∑h

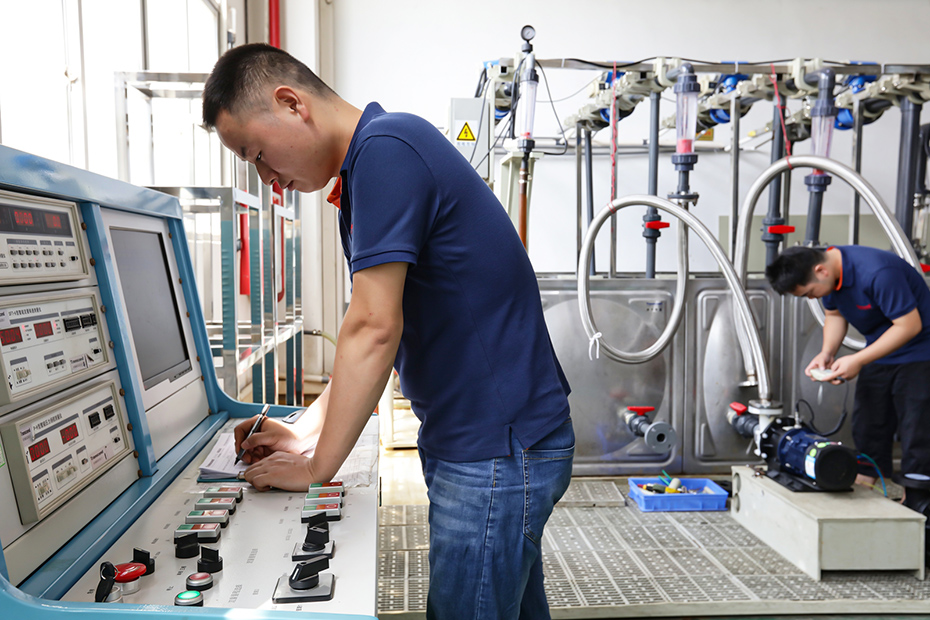

創升耐腐蝕化工泵產品檢測

三、耐腐蝕化工泵運轉時的工況點

泵運行工況點是泵特性曲線和泵裝置特性曲線的交點。

泵在運行時泵揚程總是和裝置揚程相等，H=Hz。

把單位重量液體從吸水池液面送到排出水池液面需要的能量稱為裝置揚程，用Hz表示。裝置揚程Hz由幾何高度Ha（位能）、壓力差（Pt-Pc）/（pg）和整個裝置管路系統（泵本身除外）的水力損失∑h三部分組成。

Hz=Ha+（Pt-Pc）/（pg）+∑h

水力損失∑h為沿程損失和局部損失之和

對中大型低揚程泵通常壓力差為0，則裝置揚程為：Hz=Hj+∑h

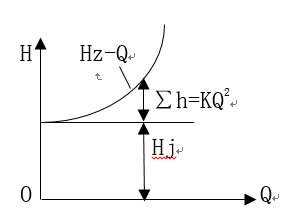

給定不同的流量，則可畫出Hz與流量的關系曲線，如下圖所示，它是一條二次拋物線，稱為裝置特性曲線或管路阻力曲線。

把泵特性曲線和裝置特性曲線畫在同一張圖上，裝置特性曲線和泵特性曲線的交點下圖中的M點就是泵的運行工況點。

四、耐腐蝕化工泵裝置效率

設泵輸入功率（軸功率）為P，泵在運行時，泵的揚程應等于裝置揚程，則裝置效率ηz為

即裝置效率為泵效率和流道效率之積：ηz=η泵η流道

五、流道效率

即流道效率為凈揚程與裝置揚程之比。在運行時泵揚程應等于裝置揚程，所以流道效率是凈揚程和泵揚程之比，也就是排出液面和吸入液面高差與泵揚程之比。

六、泵站效率

電動機的輸入功率P1作為泵站的輸入功率，輸出有效功率是單位時間內把液體從吸入液面輸送到排出液面所需的能量。

假設有傳動裝置，則電動機輸入功率P1=P/(η電η傳）。

則泵站的效率可表示為：

η站=η電η傳η泵η流道

η電：電動機效率

η傳：傳動系統效率

η泵：泵的效率

η流道：泵流道效率

泵站效率為電動機效率、傳動效率、泵效率和流道效率的乘積，欲提高泵站效率，應提高4方面的效率。

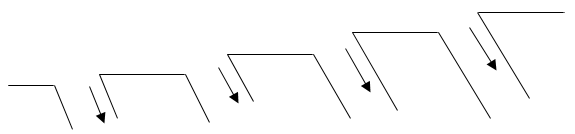

泵裝置流道損失h通常約為0.4m，不能隨意給定。泵站功率從輸入到輸出的全過程如下圖所示。圖中P電 表示電動機輸入功率，Pt表示電動機輸出功率，P表示泵軸功率，Pe表示泵有效功率，P站表示泵站有效功率。

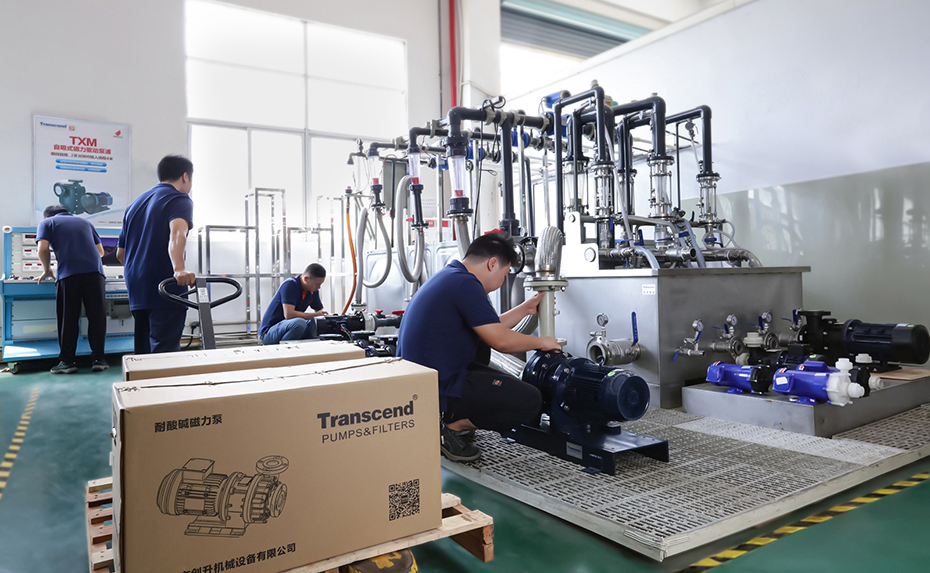

創升磁力泵產品檢測

掌握化工泵常見的基本參數，對泵的選型是有很大幫助的，建議您收藏好。如果您有其他化工泵方面的問題需要了解，可以登錄創升泵業 官方網站獲取免費技術支持。創升泵業21年研發制造化工磁力泵 廠家，自備倉儲物流系統，交期快，服務好。
