磁力離心泵 轉速與流量、揚程及功率之間的關系！當磁力離心泵轉速改變時，其流量、揚程和功率也隨著轉速的改變而改變。

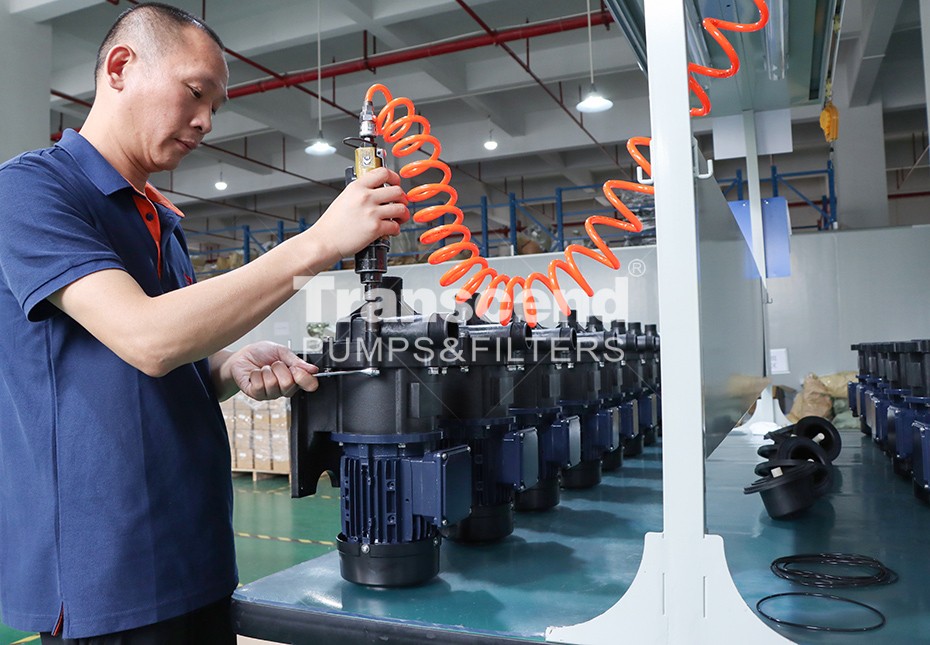

創升磁力離心泵組裝

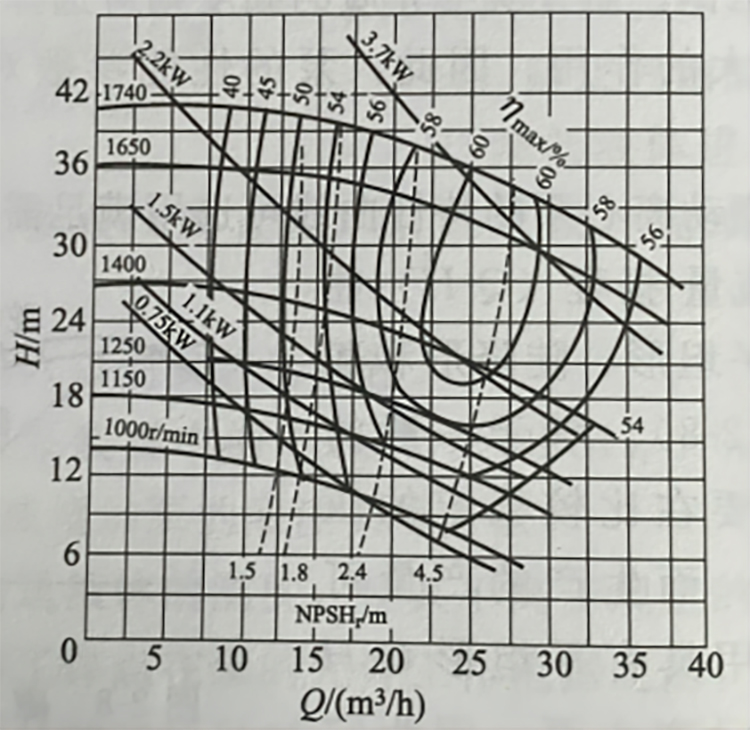

磁力離心泵轉速改變后與泵的流量Q、揚程H及功率之間的關系稱作磁力離心泵比例定律。依據此定律繪制的磁力離心泵通用特性曲線如下圖所示，由圖可直觀、方便地查得一臺磁力離心泵在不同轉速下的各性能參數（流量、揚程、功率、效率）的關系，以及泵轉速的允許變化范圍。

當磁力離心泵葉輪的出口直徑被車削變小時，泵的流量和揚程均相應地下降，其特性曲線移向原始直徑葉輪的特性曲線的下方，切削量越大，特性曲線下移越遠。應用這一規律可以保證泵達到所需的流量和揚程，并可擴大一臺磁力離心泵的流量、揚程范圍，用于多種工況的運行要求，對于制造廠可減少泵的生產品種，減低成本，并可應用此規律滿足離心式化工泵在更換新葉輪后揚程增加5%的要求。

葉輪直徑的切割量與泵特性的關系稱為磁力離心泵的切割定律。

Q1/Q2=D1/D2

H1/H2=(D1/D2)2

Pa1/ Pa2=(D1/D2)3

其中，Q1、H1、Pa1為切割前葉輪直徑為D1時的流量、揚程、軸功率；Q2、H2、Pa2為切割后葉輪直徑為D2時的流量、揚程、軸功率。

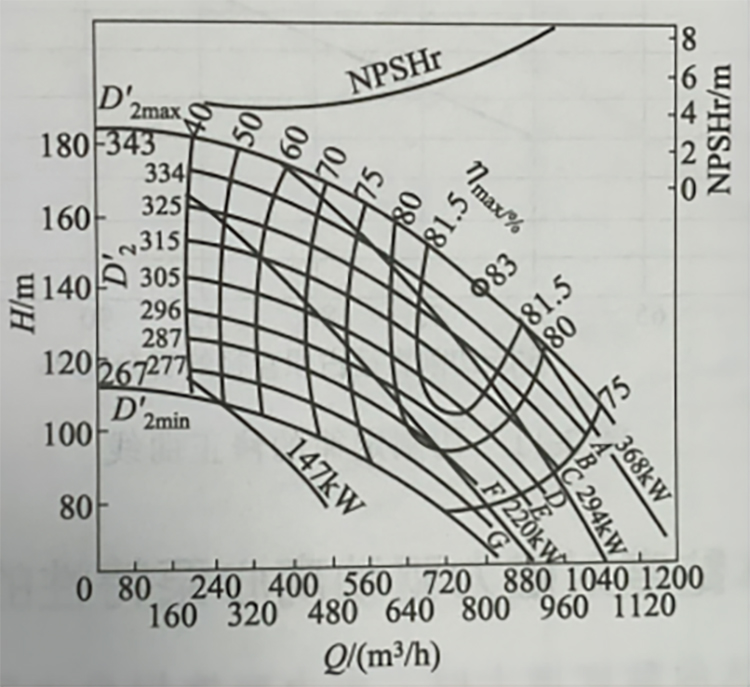

應用葉輪切割定律對磁力離心泵葉輪切割時，切割量是有限制的，切割量過大易造成泵的效率降低。葉輪切割量不應大于原葉輪直徑的70%，否則會引起效率的顯著下降，同時可能出現不穩定的泵揚程曲線。若其葉輪直徑與進口直徑比大，切割葉輪量不應大于原始葉輪直徑的90%。如圖所示為切割定律的修正曲線，可以通過計算值查出實際切割值。
