創升泵業帶你了解關于立式液下泵的結構設計及其6大特點！立式液下泵是把原動機的機械能轉化為所抽送液體能量的機器，用來輸送并提高液體的壓力，在國民經濟的各個部門中得到了廣泛的應用。購買立式液下泵往往離不開立式液下泵價格這個關注點，流量、揚程、功率、結構設計、材料選擇等等因素都會影響到。

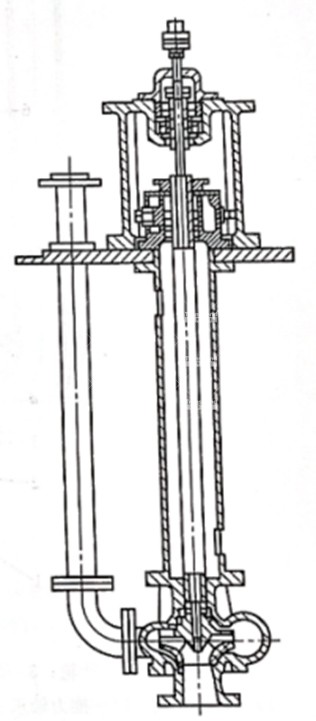

創升小編來帶你認識認識立式液下泵的結構設計。它的特點是占地小，無軸封，不會產生泄漏。典型的液下泵見圖一。

該泵設有液下軸承，軸可以設計得較長。液下軸承通常采用泵送液體自身潤滑。當介質含固體顆粒時，會產生磨蝕，使軸承的間隙加大引起振動，所以僅適用于輸送清液的場合。當輸送含固體顆粒液體時，會降低使用時間。

合理的結構是在泵底板上，采用兩個軸承支撐，取消液下軸承。磷酸料漿泵即采用懸臂式結構。由于葉輪磨損不均勻，轉子不平衡度增加，通常在設計軸時，其強度和剛度都要取得較富裕些，將軸徑設計得粗一些。懸臂式液下泵常采用剛性軸，為避開軸的臨界轉速，懸臂泵軸一般不宜過長，否則需加粗。此外液下泵的轉速也選用低速型較好。

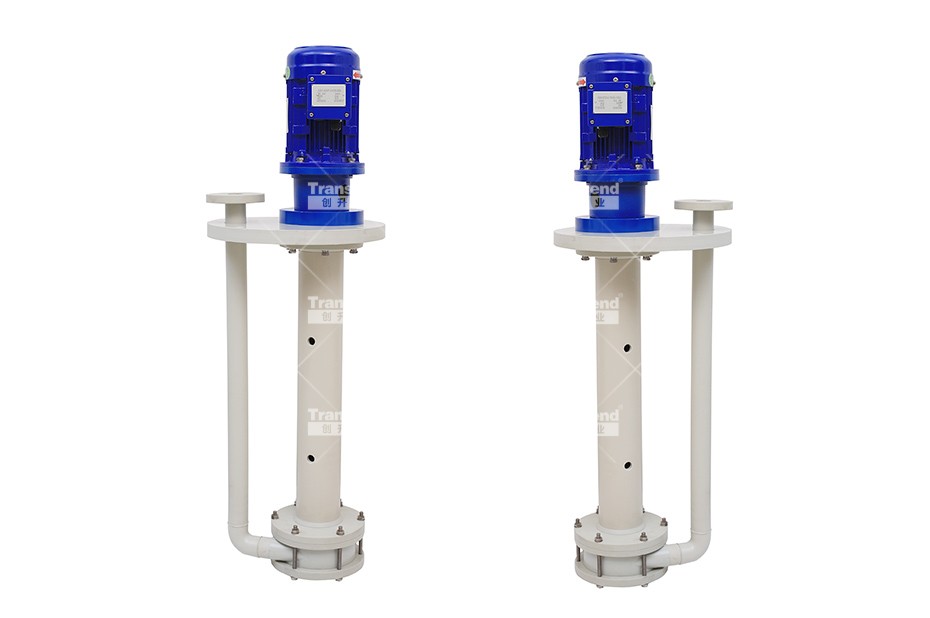

 上圖為中國民族企業創升泵業生產的CSY型耐酸堿加長立式液下泵，結構較為合理。可以根據客戶的槽體深度定制700-2000mm，并且泵浦所有接液部分，均采用耐腐蝕之PPH、PVDF材質，泵體耐強腐蝕，不開裂，視輸送的化學藥液而定，適用范圍廣；特殊的雙層干式軸封設計，可防止化學氣體損壞馬達軸承；特殊設計之葉輪，即使葉輪偶爾逆轉也不會損壞泵浦；適合各種耐酸堿藥液循環、噴洗設備、廢水廢氣處理、化學槽液體輸送轉移。

東莞市創升機械設備有限公司自2003年成立以來，匠心打造立式液下泵系列產品，有以下特點：

1.耐腐蝕、可空轉，可抽送含雜質液體、泵體長度可定制長達2米；

2.可24小時無水空運轉，不損壞；

3.特殊離心式無摩擦止損軸封設計，防止化學氣體腐蝕馬達軸承軸封，延長立式液下泵浦壽命；

4.可抽含雜質液體，不摩擦損壞泵體；

5.采用歐美進口GFRPP、PPH、PVDF原材料，不開裂，不漏液；

6.多項專利設計，運行穩定，噪音低、經久耐用，外型輕巧，適合槽體深、高腐蝕藥槽使用。

以上就是關于立式液下泵的相關結構設計和6大特點知識了，更多立式液下泵信息了解，歡迎咨詢創升泵業！創升泵業真心實意研發 ，材質真材實料，產品滴水不漏。
