磁力驅動泵，簡稱磁力泵 。與屏蔽泵一樣，結構上只有靜密封，沒有動密封，都屬于無軸封結構，為了確保運輸物料時可以一滴不漏而采用靜密封，在運行時利用磁力傳統空氣隙帶動與葉輪連接的內磁轉子同步旋轉，從而實現動力的無接觸傳遞，這一獨特的運行原理和密封。

創升磁力泵

磁力驅動泵 的密封形式獨特，在啟用機泵時，內轉子在壓力密封腔之中，旋轉軸在不穿過泵體的基礎上，能夠?qū)崿F(xiàn)無泄漏的動力支撐。從結構組成來看，不銹鋼磁力泵本體是離心泵，但卻通過靜密封來替代了以往的動密封，利用泵體和連接體之間，連接體與隔離套之間兩個靜密封墊片和密封隔離套將泵體內介質與外界隔絕開來，形成真正意義上的無泄漏。使得磁力泵成為目前安全系數非常高的運輸設備。

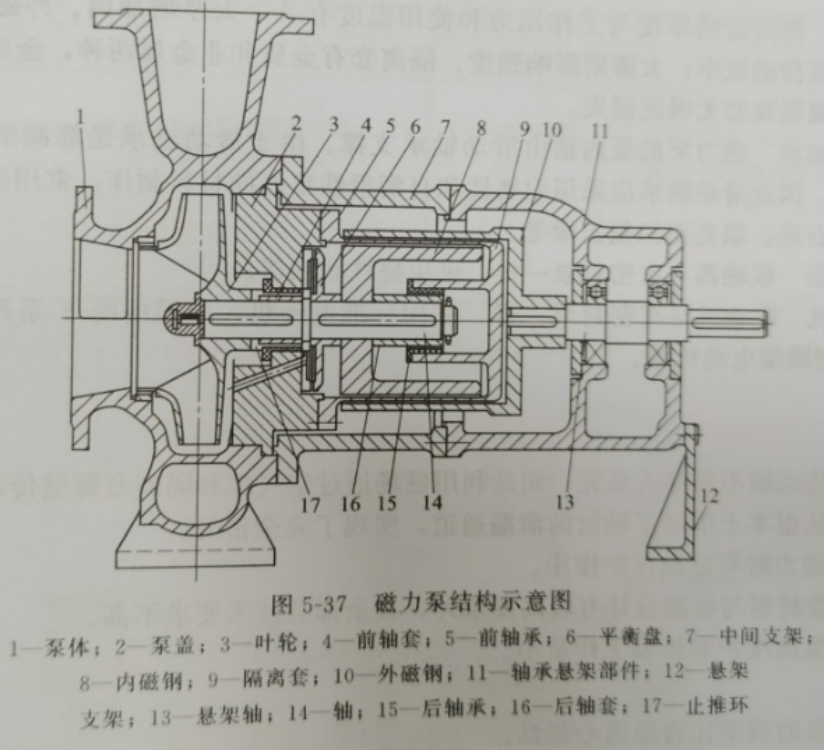

磁力泵主體結構還是離心泵，但驅動則采用磁傳動原理，其結構示意圖如圖5-37所示。

磁力泵結構圖

電動機通過聯軸器和外磁鋼連在一起。葉輪則與內磁鋼連在一起。在內外磁鋼之間設有全密封的隔離套，將內外磁鋼完全分隔開，使內磁鋼處于介質之中。而電動機的軸通過磁鋼問的磁極的相吸直接帶動時輪同步轉動。

磁力泵常用在石化系統中輸送易燃、易爆、易揮發、有毒、有腐蝕及貴重液體等。
