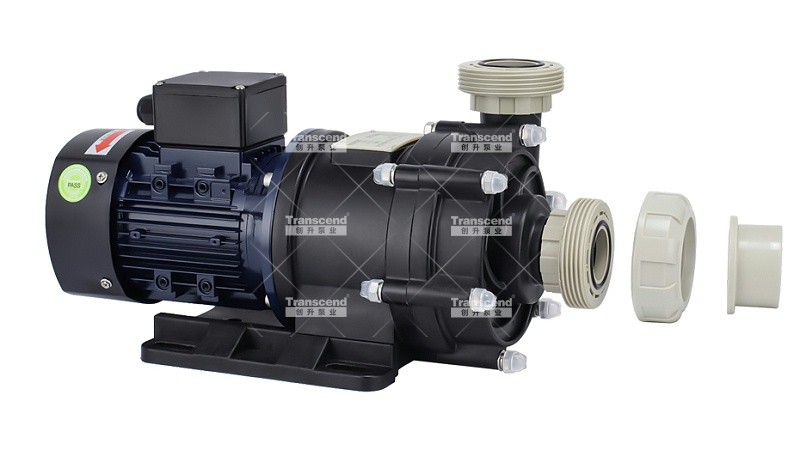

磁力泵 主要由泵頭、磁力傳動器、電動機三部分組成，關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。為保證磁力泵的平穩運轉，掌握其內部零件相關知識是非常重要的。對此，東莞市創升機械設備有限公司做以下詳細介紹。

磁力泵的部件及功能：

1.轉子部分

分為泵軸上安裝的轉動零件和驅動軸上安裝的轉動零件，泵軸是承載葉輪和內轉子及傳遞扭矩的重要零件。

泵軸上安裝的轉動零件由葉輪、軸承、推力環部件、內磁轉子部件等加上泵軸本身組成與介質接觸的轉子部分。

驅動軸上安裝的轉動零件由外磁轉子部件、滾動軸承、驅動軸軸套等加上驅動軸本身組成與空氣接觸的轉子部分。

2.內、外轉子

內、外轉子配套使用，共同形成磁力泵的磁傳動部件。

3.隔離套

隔離套是能徹底實現磁力泵完全無泄漏這一優點的唯一零件。由于泵軸與介質接觸，因此材料要求為耐腐蝕性，加工精度高，強度高。

4.連接部分

由連接架、軸承箱等部分組成起連接支撐作用的靜止連接件。

5.殼體部分

由泵體、泵蓋等組成，它承受泵的全部工作壓力

6.傳動部分

泵與原動機采用膜片式加長聯軸器部件連接，檢修時，只需將聯軸器中間膜片卸下，即可進行磁力泵的檢修。

上述內容中，為大家詳細講解了磁力泵的主要組成部件及相應的功能，整體而言，磁力泵的內部零件較其它泵類來說數量并不多，無論是組裝還是維修都比較方便。
